1. Mediciones de Columna Completa
En una radiografía en vista AP, identifique las vértebras terminales superior e inferior. Trace líneas a lo largo de sus respectivas placas terminales y mida el ángulo de intersección o las perpendiculares, es decir, el ángulo de Cobb.
Ángulo de Rotación Vertebral (Método Nash-Moe):
Clasificado según el desplazamiento del pedículo en radiografías de vista AP.
Tiempo: 2–3 minutos por vértebra.
Mediciones de Rotación en TC Axial:
Evalúe el ángulo pedículo-costilla o el ángulo vértebra-apófisis espinosa.
Tiempo: 5–10 minutos para la columna completa (requiere reconstrucción multicorte).
2. Mediciones de Extremidad Inferior Completa
Longitud Funcional de la Extremidad Inferior:
Distancia desde el centro de la cabeza femoral hasta el centro de la articulación del tobillo en radiología en posición erecta.
Tiempo: 1–2 minutos (comparación bilateral)
Desviación del Eje Mecánico (MAD):
Distancia vertical desde el centro de la articulación de la rodilla hasta la línea que conecta el centro de la cabeza femoral y el centro del tobillo.
Tiempo: 2–3 minutos (se requiere calibración de magnificación)
Ángulo Cadera-Rodilla-Tobillo (HKA):
Ángulo entre los ejes mecánicos del fémur y la tibia.
Tiempo: 3–4 minutos (se requiere identificación precisa del centro articular)
3. Mediciones de la Articulación de la Rodilla
Ángulo Femorotibial (FTA):
Para evaluar Genu Varum (piernas arqueadas o en paréntesis).
En radiología en posición erecta, trace el eje mecánico femoral (desde el centro de la cabeza femoral hasta la articulación de la rodilla) y el eje mecánico tibial (desde el centro de la articulación de la rodilla hasta el centro del tobillo). Mida el ángulo lateral entre estos dos ejes.
Ángulo de Torsión Femoral:
Ángulo basado en TC entre el eje del cuello femoral y la línea tangente posterior de los cóndilos femorales (se requiere posición transversal + reconstrucción 3D).
Tiempo: 5–8 minutos por lado
4. Mediciones de la Articulación de la Cadera
5. Mediciones de Pie y Tobillo
Sistema de Medición Automática: Precisión y Eficiencia
- Primer sistema mundial que admite mediciones automatizadas de columna completa, extremidades inferiores y partes individuales.
- Cubre cerca de 200 parámetros de medición.
- Genera informes estructurados en solo 15 segundos.
- Proporciona sección sagital media y datos torsionales de las articulaciones en condiciones de carga de peso.
- Utiliza sistemas de coordenadas independientes para cada extremidad para reflejar deformidades reales.
- Admite la impresión 3D de modelos anatómicos escaneados para su uso en diseño de ortesis, planificación quirúrgica y educación clínica.

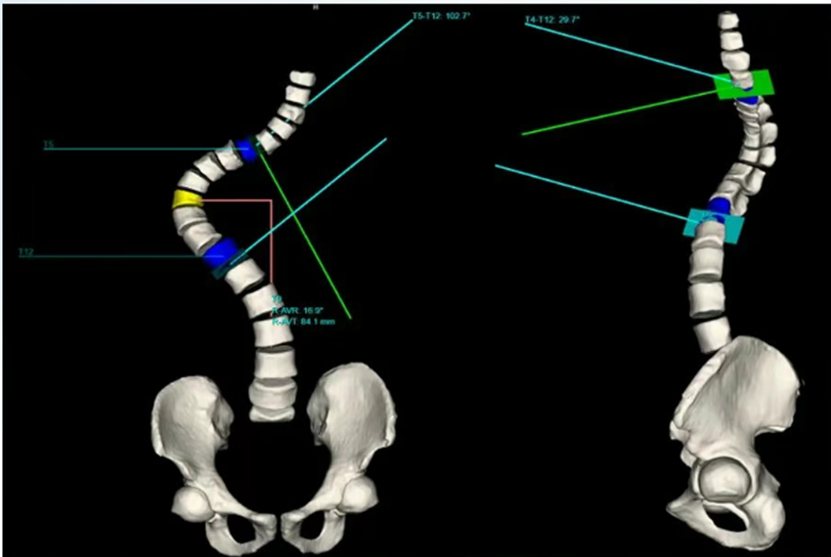

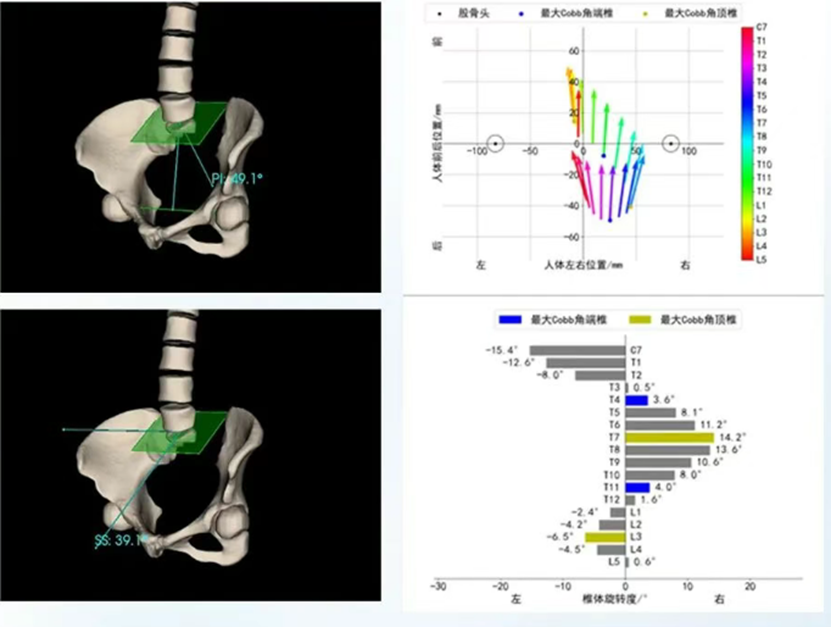

1. Medición Automática de Columna Completa

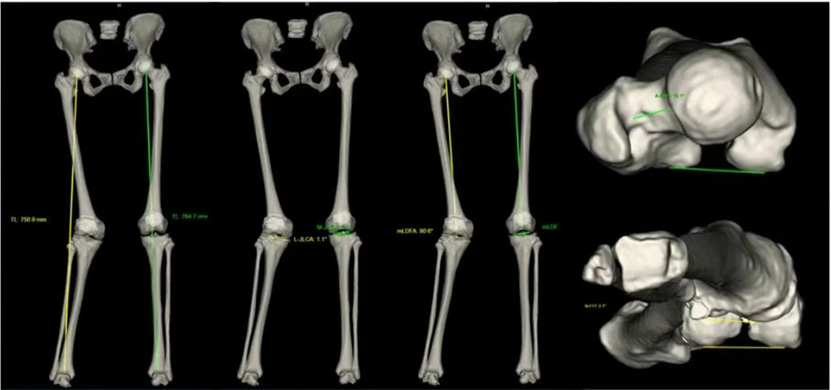

2. Medición Automática de Extremidad Inferior Completa
3. Medición Automática de la Articulación de la Rodilla

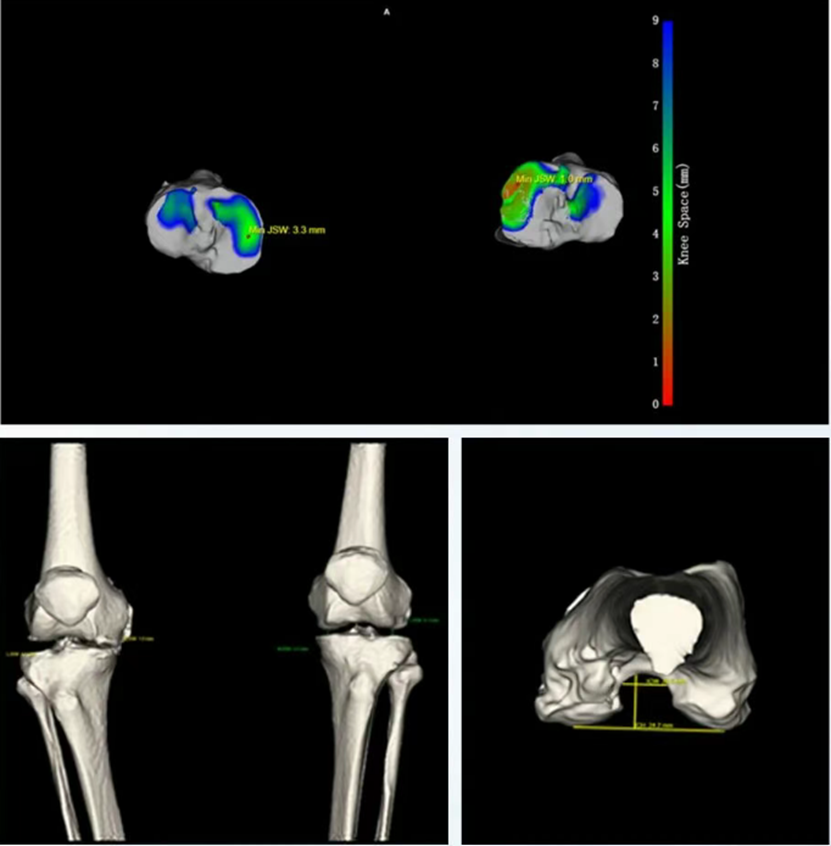

SAdmite reconstrucción 3D basada en MPR y evaluación mediante IA de parámetros como:
- Ancho del espacio articular medial/lateral
- Ángulo de convergencia de la línea articular (JLCA)
- Mapa térmico del espacio articular
- Anchura/altura de la escotadura intercondílea
- Índice de amplitud de la escotadura

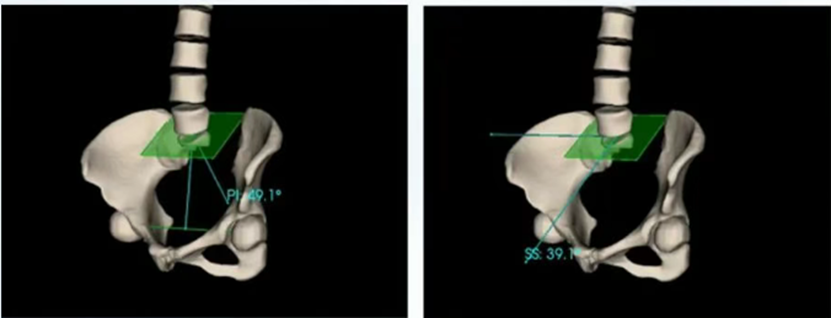

4. Medición Automática de la Articulación de la Cadera
5. Medición Automática de Pie y Tobillo

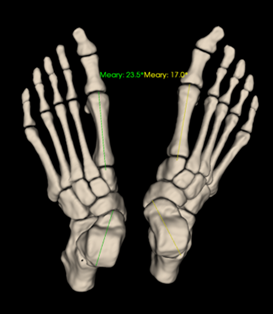

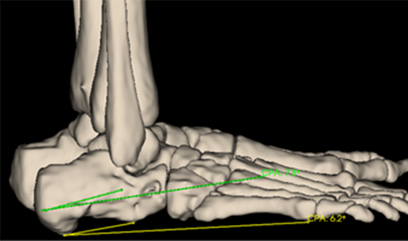

Admite la medición de:Ángulo de Pitch,Ángulo de Meary,Ángulo de Böhler,Ángulo de Preiser,Ángulo de Langré,entre otros, incluyendo modelos imprimibles en 3D para uso clínico.
Medición Automática WR-3D: Impulsando el Futuro de la Ortopedia
Consistencia: Elimina la variabilidad dependiente del operador
Carmen et al. (2017). Spine Deformity. DOI 10.1016/j.jspd.2016.12.001
Zhang et al. (2019). Eur Spine J. DOI 10.1007/s00586-019-05924-3
Wu et al. (2020). J Orthop Res. DOI 10.1002/jor.24567
Nash & Moe (1969). JBJS. PMID 5783856
Stokes et al. (2006). Spine. DOI 10.1097/01.brs.0000215429.97572.aa
Liu et al. (2021). Nat Commun. DOI 10.1038/s41467-021-22118-y
Kuklo et al. (2005). Spine. DOI 10.1097/01.brs.0000155405.00881.9a
Paley D. Principles of Deformity Correction (Springer, 2002)
Brouwer RW, et al. Osteoarthritis Cartilage 2007;15(6):644-651
Botser IB, et al. CORR 2011;469(12):3432-3440
Zhang J, et al. Med Image Anal 2021;73:102191
Vialle et al. (2005), Spine, PMID 15770185
Legaye et al. (1998), Eur Spine J, DOI 10.1007/s005860050038
Seltzer SE, et al. (1984). Foot Ankle. PMID 6745901
Saltzman CL, el-Khoury GY (1995). Foot Ankle. PMID 7550940
